Insert triple lignes


  • Evaluation de l'erreur de centre de rotation
  • Evaluation des variations du rayon de rotation sur la résolution spatiale
  • Mesure de la résolution spatiale dans l'air et dans l'eau, lorsqu'il est monté dans le cylindre
Triple Line Insert

Description

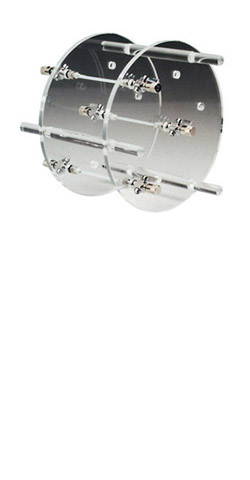

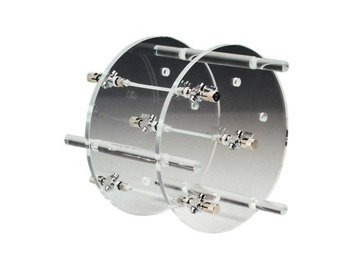

L'insert à triple lignes est utilisé pour produire 3 lignes parallèles de diamètre 1 mm de matériau traceur, espacées de 7,5 cm. Les localisations des tubes remplissables sont basées sur les recommandations de la publication de 1986 des standards NEMA pour les mesures de performance des caméras à scintillation. Le liquide traceur radioactif peut être introduit dans les sources linéaires par le moyen d'un grade chirurgical, des valves en acier inox sont situées aux extrémités de chaque ligne de tube.

La cuve peut être remplie d'eau pour simuler l’atténuation du milieu environnant. Des mesures quantitatives des résolutions de source linéaire reconstruites sur l'axe ON et l'axe OFF peuvent être réalisées dans l'air en plaçant l'insert à triple lignes directement sur le lit d'examen.

L'insert à triple lignes fournit des images reproductibles précises pour évaluer quantitativement les effets des erreurs du centre de rotation et du rayon de rotation sur les scanners. En utilisant l'insert, l'influence du type de filtre de reconstruction sur les mesures de résolution spatiale en SPECT peut être évaluée.

Spécifications

  • Hauteur utile des sources linéaires: 7 cm
  • Diamètres de l'insert: 18.6 cm
  • Diamètre des sources linéaires: env. 1 mm
  • Espacement des sources linéaires: 7.5 cm

Modèles

  • 043-730 Insert triple lignes
  • Insert compatible pour:
  • 043-750 Fantôme SPECT, modèle Deluxe
  • 043-762 Fantôme SPECT, modèle Standard
  • 043-740 Fantôme poumon-colonne vertébrale
