Insert Cardiaque


  • Evaluation des données ECT cardiaques
  • Evaluation de l'atténuation et du diffusé
  • Simule la fixation normale et anormale au niveau du myocarde
  • Les inserts remplissables simulent les anomalies froides ou chaudes transmurales et non-transmurales
Cardiac Insert

Description

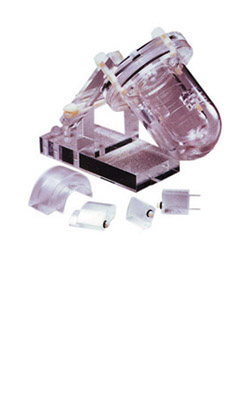

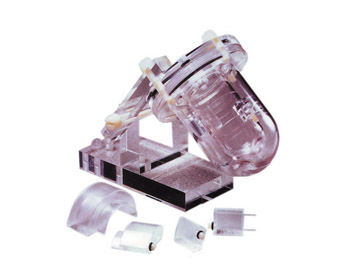

Cet insert fournit une simulation multifonction du ventricule gauche, et peut être utilisé pour évaluer la prise de cliché SPECT de défauts froids à l'intérieur du myocarde. Deux secteurs solides en acrylique (45 et 60 degrés) sont fournis avec l'insert, chacun de 1 cm d'épaisseur et de 2 cm de long. Ces défauts non remplissants peuvent être placés dans différentes positions à l'intérieur de la "paroi du ventricule", soit antérieurement soit postérieurement. L'axe long du "ventricule" est ajustable de 30 à 60 degrés à partir de l'axe long du cylindre. Quatre défauts remplissables sont également inclus.

Spécifications

  • Dimensions globales du "ventricule" : 9.3 cm de long x 6.1 cm de diamètre
  • Volume du "ventricule" : env. 60 mL
  • Epaisseur du "myocarde" : 1.0 cm
  • Volume du "myocarde" : env. 110 mL
    Jeu de défauts solides (3 pièces):
  • 60° x 2 cm de hauteur x 10 mm d'épaisseur
  • 45° x 1.53 cm de hauteur x 10 mm d'épaisseur
  • 60° x 2 cm, avec une paroi de 5 mm d'épaisseur (défaut non-transmural)
    Jeu de défauts remplissables (4 pièces) :
  • 180° x 2 cm de hauteur x 10 mm d'épaisseur / volume env. 13 mL
  • 90° x 2 cm de hauteur x 10 mm d'épaisseur / volume env. 5.4 mL
  • 45° x 2 cm de hauteur x 10 mm d'épaisseur / volume env. 3.8 mL
  • 45° x 2 cm de hauteur, avec une chambre de 5 mm d'épaisseur / volume env. 1.4 mL

Modèles

  • 043-777 Insert Cardiaque
